AM 15HY


Amplificateur de technologie hybride, l’AM15HY est conçu pour fonctionner de manière optimale avec tous les haut-parleurs large bande à haute efficacité. La mise au point finale a été effectuée en écoute sur les LB12MKII et LB8MKII.


L’AM15HY est dépourvu de contre-réaction, ce qui permet la suppression d’étages amplificateurs inutiles dans ce cas. Nous résolvons ainsi les problèmes de distorsion et de souffle inhérents à cette suramplification.


Le schéma original exploite un unique étage d’amplification en tension, ce qui explique l’inversion de phase en sortie, dont il faudra tenir compte en inversant la polarité des haut-parleurs.


Les tubes d’entrée sont de ECC803S et des EL84, dont la linéarité contribue à la transparence et au réalisme de la restitution sonore.

La puissance délivrée par l’AM15HY est de deux fois 15 Watts sous 8 Ω avec une distorsion inférieure à 0,1%  de 20 Hz à 20 kHz.


Un sortie ligne monophonique permet d’associer un caisson de grave auto-alimenté.


Le rapport signal/bruit s’établit à - 80 dB et le temps de montée à 4 µs à 10 kHz.


Un imposant radiateur passif évacue la chaleur produite par les circuits d’amplification.

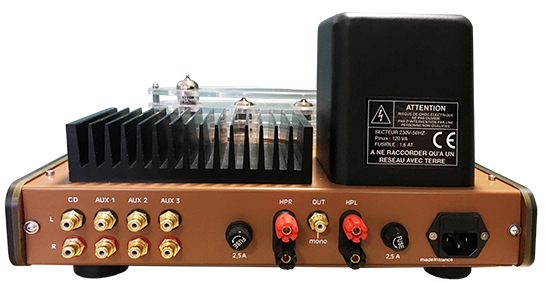

L’AM15HY dispose de quatre entrées lignes d’une impédance de 250 kΩ à 30 Volts max.


Il est protégé par deux fusibles extractible de 2,5 A, un pour le secteur, l’autre pour les haut-parleurs.

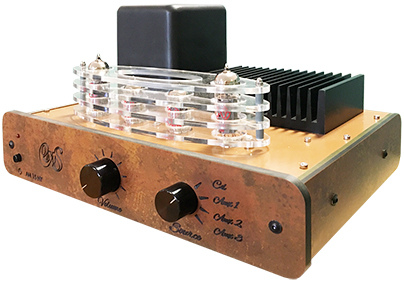

Derrière un look résolument rétro, il cache une technologie patiemment mise au point aux mesures et à l’écoute. L’étage d’amplification est composé de sept transistors méticuleusement choisis et triés, implantés avec rigueur et soin dans un montage qui inclut dix diodes, une diode Zener et une LED.


Puissance nominale : 20 W sous 4 Ω - 16 W sous 8 Ω - 9 W sous 16 Ω

Bande passante à   ± 0,5 dB : 15 Hz à 60 kHz

Facteur d’amortissement : 6

Diaphonie : - 56 dB à 1 kHz (- 50 dB à 10 kHz) avec un écart entre canaux de  ± 0,1 dB

Impédance de sortie (voie mono) : 600 Ω à 1,3 Volts

Consommation : 120 VA / 230 V


Dimensions : 36 cm X 27 cm X 19 cm - Poids : 8 kg                                                Télécharger au format PDF : Caractéristiques & Performances

AM 10


Amplificateur Classe A à tubes délivrant 2 X 4 Watts en mode Triode et 2 X 10 Watts en mode Pentode. La puissance est volontairement limitée afin de favoriser une très grande longévité des tubes.


L’AM10 est optimisé pour des haut-parleurs large bande d’une sensibilité d’au moins 90 dB. Judicieusement associé, il procurera une écoute neutre, naturelle et vivante.


Etages d’amplification réduits afin de diminuer la distorsion et le bruit de fond. Transformateurs haute performance pour une bande passante linéaire de 20 Hertz à 20 kHertz avec une distorsion inférieure à 1 %.


Le sélecteur à trois positions permet d’optimiser le facteur d’amortissement en fonction de l’enceinte :



Quatre entrées ligne avec sélecteur.

Les tubes sont des ECC803S et des EL84 à polarisation automatique, montage push-pull.


Commutateur Marche/Arrêt à trois positions permettant d’inverser la phase absolue.


Conception de très haute qualité : Circuit imprimé en verre époxy, supports de tubes stéatite, condensateurs de liaison au polypropylène, transformateurs de sortie EMS symétriques imprégnés sous vide avec circuit laminé à grains  orentés au silicium, moulés polyuréthane en cuve blindée. Châssis aluminium de 3 mm d’épaisseur, face avant aluminium 8 mm, joues bois.


Réalisé en série limitée hautement personnalisée, l’AM10 n’est plus disponible à la vente depuis 2018. On le trouve parfois en occasion, nous en assurons toujours la maintenance ou l’upgrade.


Chaque pièce est numérotée et offre des caractéristiques propres aux demandes de son propriétaire, comme par exemple une sortie ligne monophonique pour associer un caisson de graves autoalimenté, une prise casque ou un commutateur 8 Ω - 16 Ω.


Dimension : 34 cm X 26 cm X 18 cm - Poids : 11,5 kg


Télécharger au format PDF : Caractéristiques & Performances - Autour de l’Ampli AM10 d’EMS
